Cum se monteaza corect o rezistenta cartus si de ce este importanta pasta termica?
Rezistentele cartus sunt utilizate pe scara larga in matrite, utilaje de ambalare, prese, extrudere, echipamente pentru prelucrarea materialelor plastice si numeroase alte aplicatii industriale. Desi au o constructie compacta, montajul incorect poate provoca un transfer termic slab, supraincalzire, deteriorarea cablurilor si reducerea semnificativa a duratei de viata.
Pentru o functionare eficienta si sigura, trebuie respectate cateva reguli esentiale privind dimensiunea locasului, curatarea suprafetei, utilizarea pastei termice, pozitionarea zonei active si realizarea conexiunii electrice.

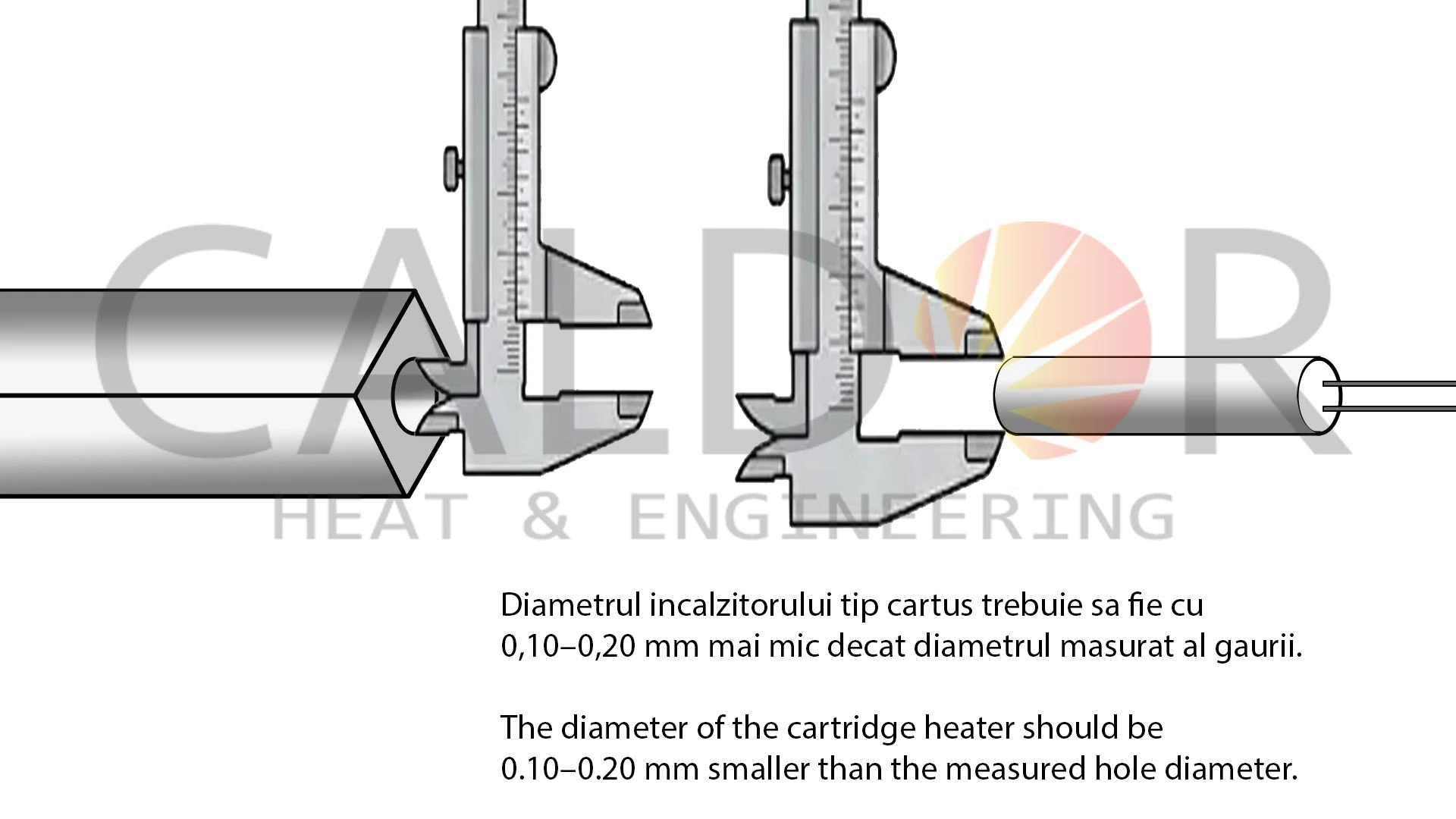

1. Alegerea corecta a diametrului rezistentei cartus
Diametrul rezistentei cartus trebuie ales in functie de diametrul real al orificiului in care urmeaza sa fie montata.
In general, rezistenta cartus trebuie sa fie cu aproximativ 0,10-0,20 mm mai mica decat diametrul orificiului.
De exemplu, pentru un orificiu masurat la 10,10 mm, poate fi utilizata o rezistenta cartus cu diametrul nominal de 10 mm, in functie de tolerantele reale ale piesei si ale produsului.
Un joc prea mare intre rezistenta si locas creeaza un strat de aer care reduce transferul termic. In aceasta situatie, rezistenta cartus poate ajunge la o temperatura interna foarte ridicata, chiar daca piesa incalzita nu atinge temperatura dorita.
In schimb, un joc prea mic poate face montajul dificil si poate conduce la blocarea rezistentei cartus in locas.On the other hand, insufficient clearance can make installation difficult and may cause the heater to become stuck inside the hole.

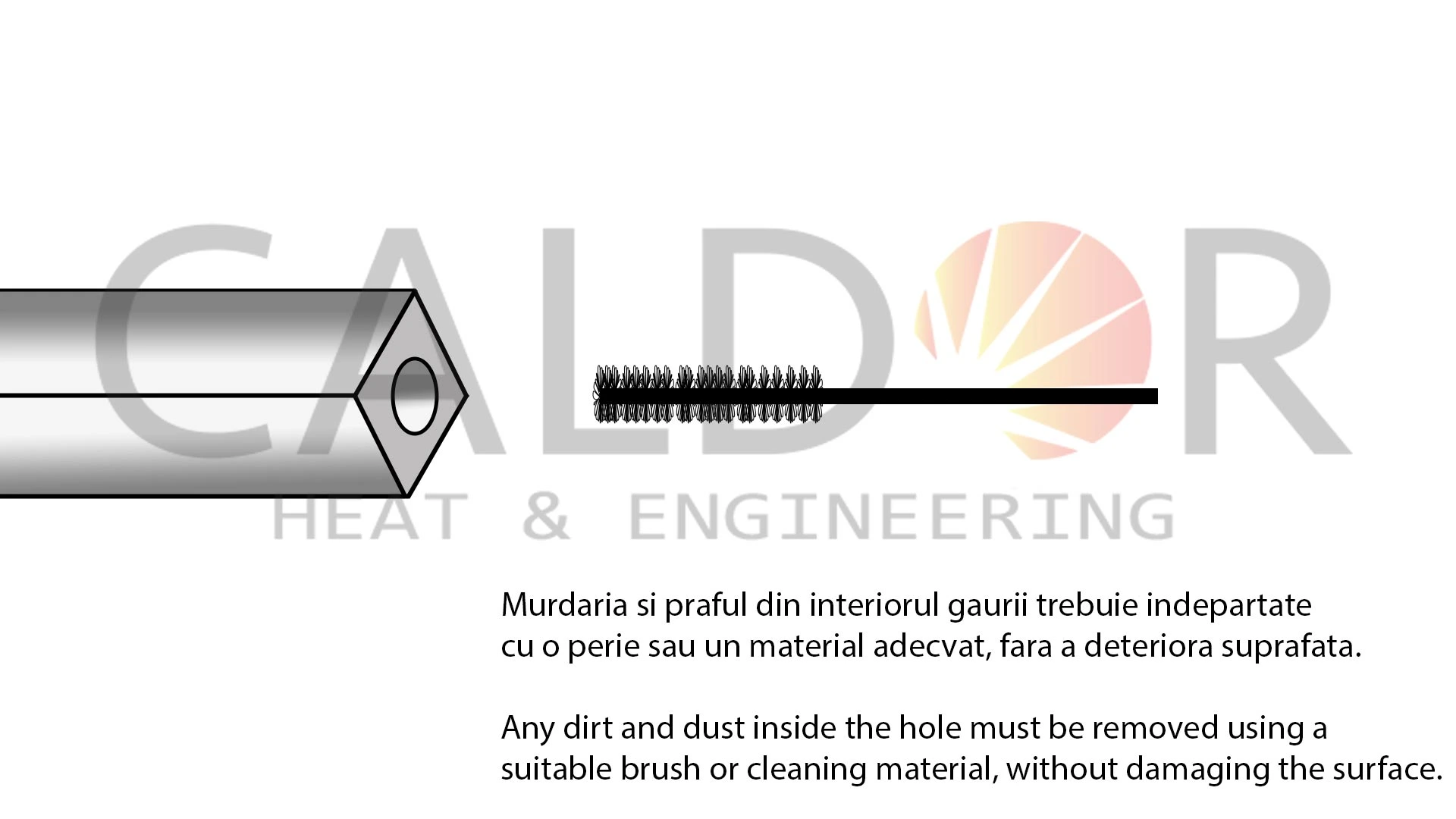

2. Curatarea orificiului inainte de montaj
Inainte de introducerea rezistentei cartus, locasul trebuie curatat complet.
In interior nu trebuie sa existe:
- praf;
- pilitura metalica;
- ulei ars;
- rugina;
- reziduuri de productie;
- resturi de pasta termica veche;
- impuritati rezultate in urma prelucrarii mecanice.
Curatarea trebuie realizata cu o perie sau cu un material adecvat, fara a zgaria si fara a deteriora suprafata interioara a orificiului.
Un locas murdar poate impiedica pozitionarea completa a rezistentei cartus si poate crea puncte locale de supraincalzire..

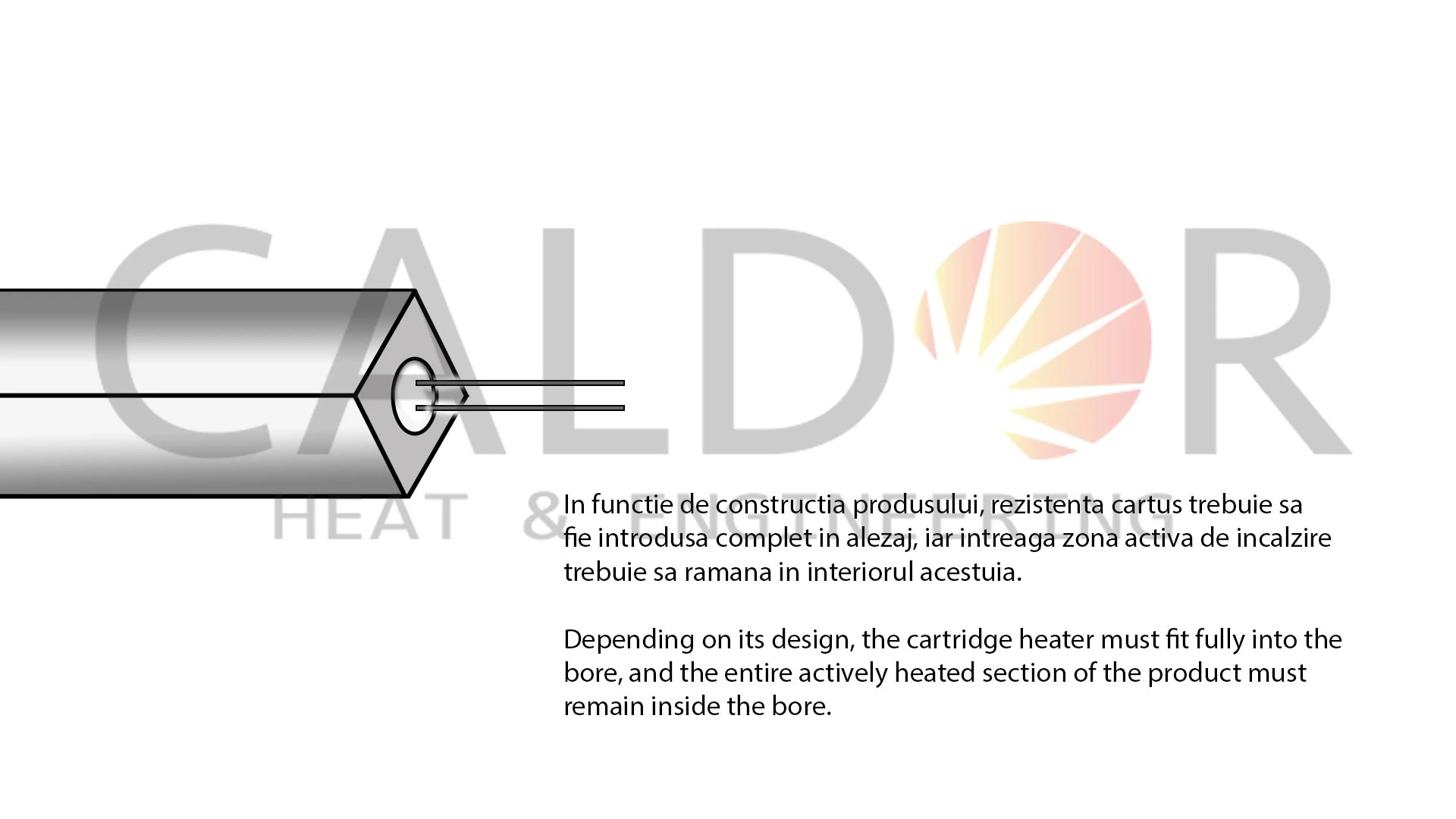

3. Rezistenta cartus trebuie sa intre complet in locas
Rezistenta cartus trebuie montata astfel incat zona sa activa sa fie pozitionata in interiorul piesei care trebuie incalzita.
In functie de constructia produsului, rezistenta trebuie sa intre complet in locas sau cel putin intreaga zona activa trebuie sa fie acoperita de masa metalica.
Daca o parte activa ramane in exterior, aceasta nu mai poate transfera caldura corespunzator catre piesa. Temperatura interna a rezistentei cartus poate creste rapid, provocand deteriorarea izolatiei electrice sau arderea produsului.
Cablurile, terminatia ceramica, siliconul de etansare si zona de conectare nu trebuie introduse in partea fierbinte a locasului, daca produsul nu a fost proiectat special pentru aceasta configuratie.
4. Nu introduceti rezistenta cartus prin lovire
Rezistenta cartus nu trebuie montata prin lovire directa cu ciocanul.
Loviturile pot deteriora:
- mantaua metalica;
- izolatia interna;
- conductorul rezistiv;
- terminatia ceramica;
- cablurile electrice;
- etansarea din silicon.
De asemenea, rezistenta cartus nu trebuie impinsa sau extrasa tragand de cablurile electrice.
Daca produsul nu intra usor in locas, trebuie verificate diametrul, ovalitatea orificiului, depunerile si eventualele deformari ale suprafetei.
5. De ce este importanta pasta termica?
Pasta termica pentru temperaturi ridicate este utilizata pentru imbunatatirea contactului dintre suprafata rezistentei cartus si peretele metalic al locasului.
Chiar si atunci cand diametrele sunt corect alese, intre cele doua suprafete pot exista spatii microscopice umplute cu aer. Aerul este un conductor termic slab si reduce eficienta transferului de caldura.
Pasta termica umple aceste spatii si contribuie la:
- transferul mai rapid al caldurii;
- distributia mai uniforma a temperaturii;
- reducerea punctelor de supraincalzire;
- stabilizarea temperaturii rezistentei;
- reducerea solicitarii interne;
- prelungirea duratei de viata;
- demontarea mai usoara in timpul operatiunilor de mentenanta.
Pasta utilizata trebuie sa fie compatibila cu temperatura de lucru si cu materialele din aplicatie..

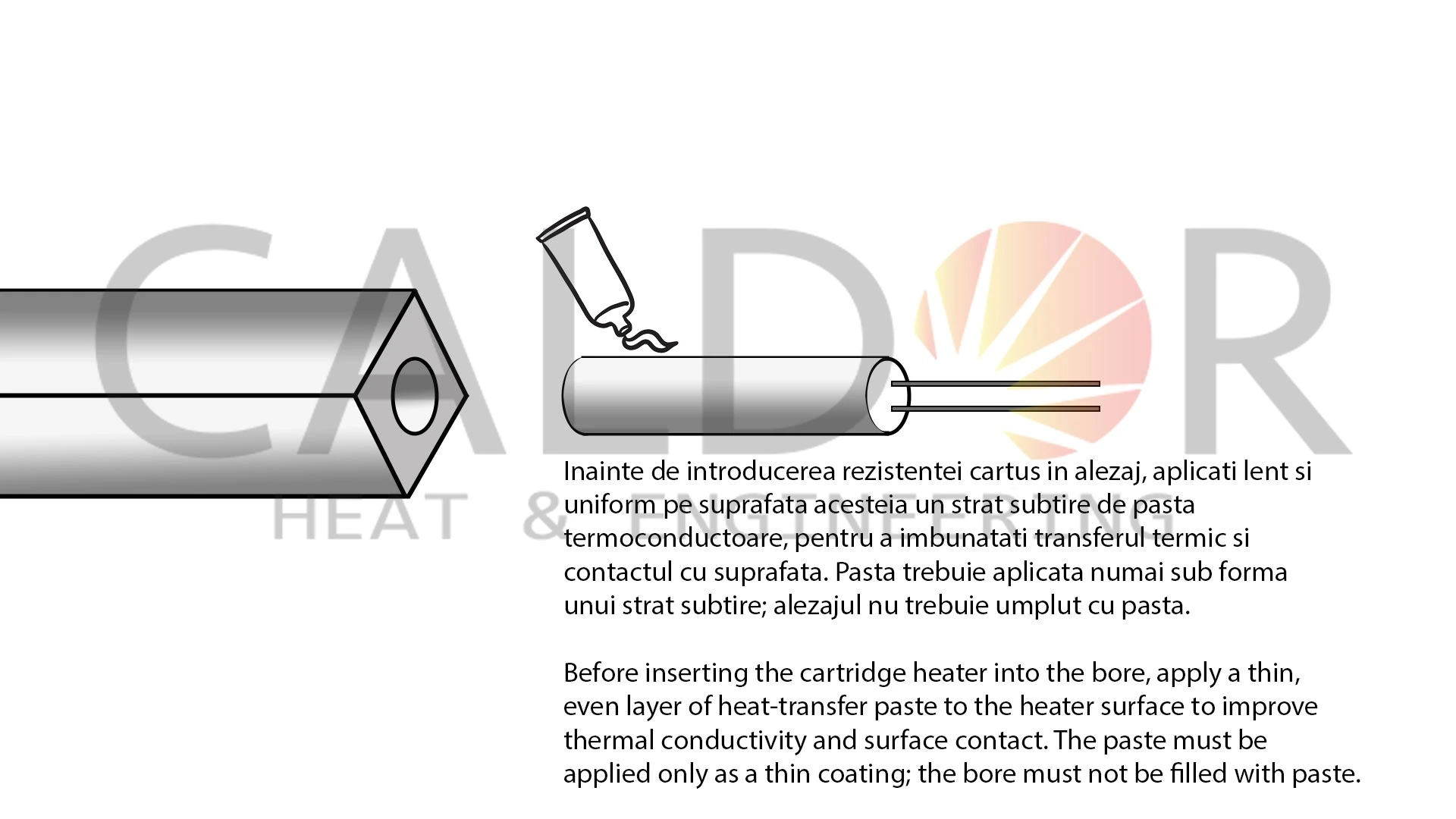

6. Cum se aplica pasta termica?
Pasta termica trebuie aplicata intr-un strat subtire si uniform pe suprafata rezistentei cartus sau in interiorul locasului, conform recomandarilor producatorului.
Aplicarea unei cantitati excesive nu imbunatateste transferul termic. Din contra, poate ingreuna introducerea rezistentei si poate crea depuneri inutile in jurul conexiunilor.
Nu trebuie utilizate unsori obisnuite, uleiuri sau materiale care nu sunt proiectate pentru temperaturi ridicate.
La temperaturi ridicate, produsele necorespunzatoare se pot arde, carboniza sau pot degaja fum si mirosuri periculoase.

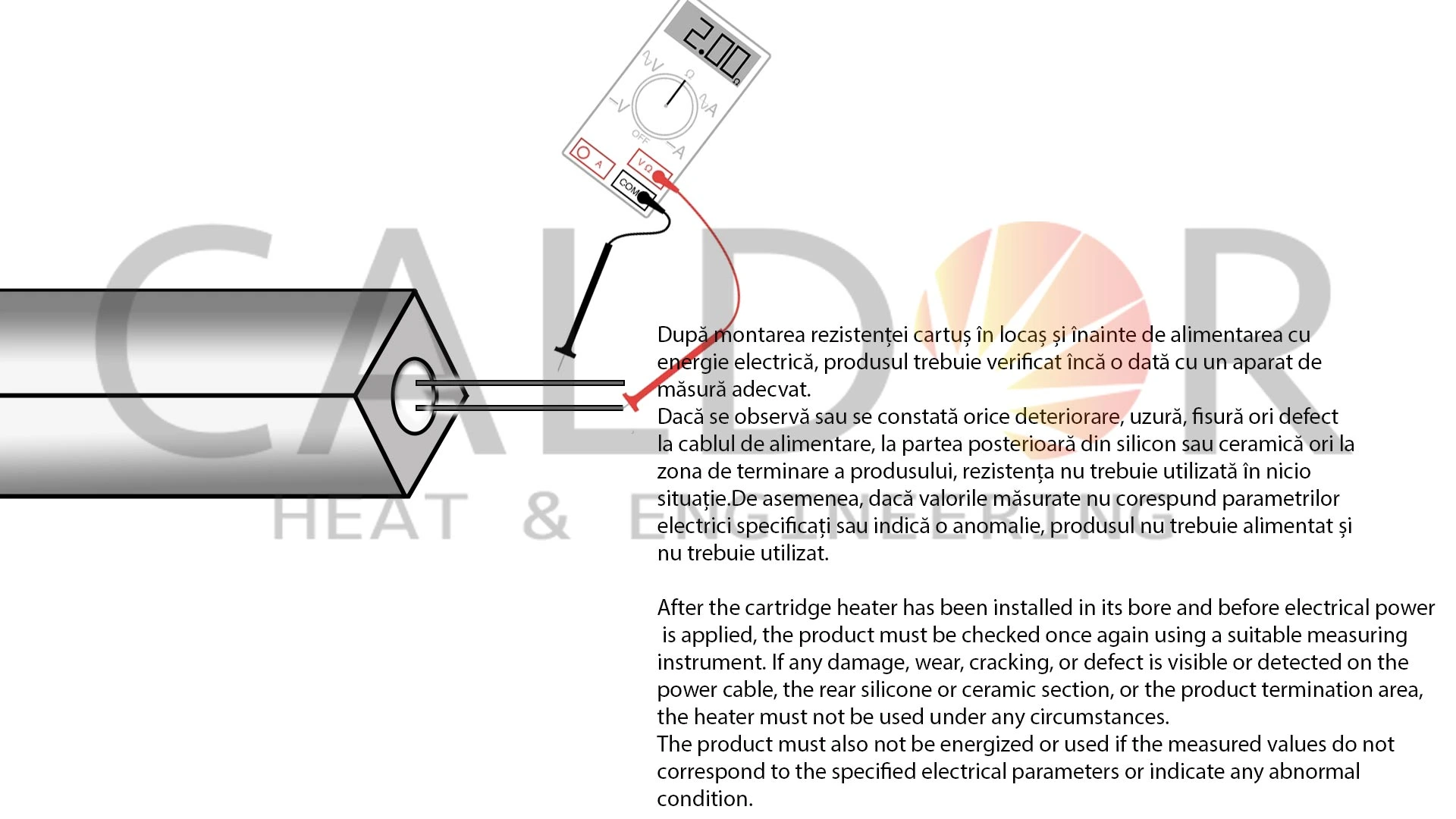

7. Verificarea inainte de alimentarea electrica
Dupa montaj si inainte de conectarea la reteaua electrica, rezistenta cartus trebuie verificata cu un aparat de masura adecvat.
Trebuie controlate:
- continuitatea electrica;
- valoarea rezistentei;
- izolatia fata de mantaua metalica;
- starea cablurilor;
- starea terminatiei ceramice;
- starea etansarii din silicon;
- eventualele urme de lovire, taiere sau uzura.
Daca apar valori necorespunzatoare sau exista deteriorari vizibile, produsul nu trebuie pus in functiune.
Un cablu taiat, o terminatie ceramica fisurata sau o izolatie slabita poate provoca scurtcircuit, declansarea protectiei diferentiale sau risc de electrocutare.

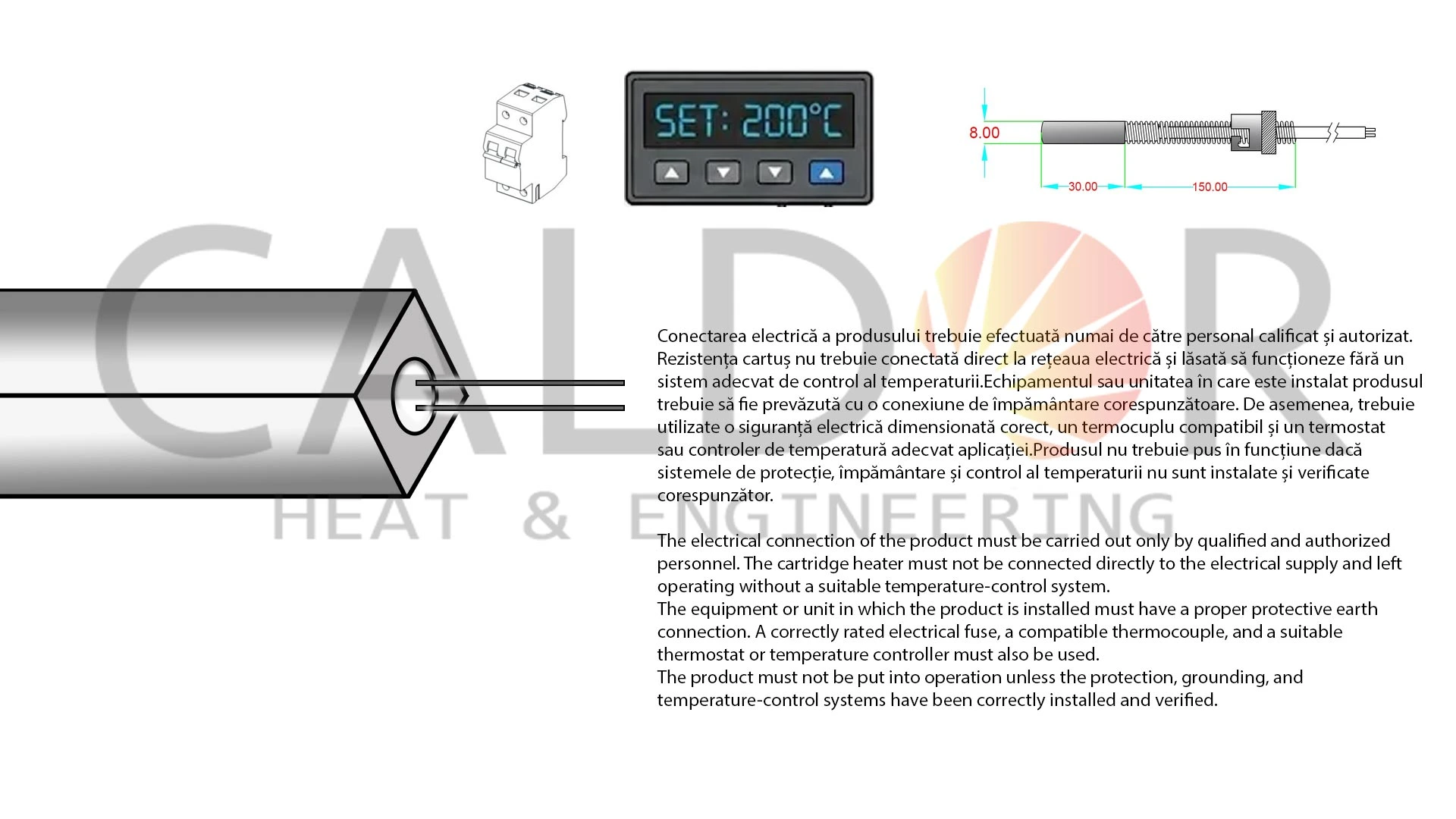

8. Conectarea electrica trebuie realizata de personal calificat
Conectarea rezistentei cartus trebuie efectuata numai de un electrician sau de personal tehnic autorizat.
Rezistenta cartus nu trebuie conectata direct la tensiune si lasata sa functioneze fara un sistem de control al temperaturii.
Instalatia trebuie sa includa, in functie de aplicatie:
- termocuplu sau senzor de temperatura;
- termostat sau controler de temperatura;
- contactor sau releu static SSR;
- siguranta dimensionata corespunzator;
- protectie diferentiala;
- impamantare functionala.
Puterea, tensiunea si tipul conexiunii trebuie verificate inainte de alimentare.
O rezistenta cartus proiectata pentru 230 V nu trebuie conectata la o alta tensiune fara verificarea documentatiei tehnice.
9. Importanta termocuplului si a controlerului de temperatura
Rezistenta cartus produce caldura atat timp cat este alimentata electric. Fara un senzor si fara un controler, temperatura poate continua sa creasca pana la deteriorarea rezistentei sau a utilajului.
Termocuplul trebuie pozitionat cat mai aproape de zona in care temperatura trebuie controlata.
Daca senzorul este amplasat prea departe de rezistenta, controlerul poate reactiona cu intarziere. In acest interval, rezistenta cartus poate atinge o temperatura mult mai mare decat temperatura masurata in piesa.
Pentru aplicatiile cu inertie termica ridicata, parametrii controlerului PID trebuie reglati corespunzator pentru a evita oscilatiile si depasirea temperaturii setate.
10. Protejarea cablurilor si a terminatiei
Zona cablurilor trebuie protejata impotriva temperaturii excesive, vibratiilor, frecarii si contactului cu muchii metalice.
Cablurile nu trebuie:
- indoite imediat la iesirea din rezistenta;
- stranse excesiv;
- presate intre componente;
- expuse direct la suprafete fierbinti;
- contaminate cu uleiuri sau substante incompatibile.
Trebuie pastrata o raza de curbura suficienta, in special in apropierea terminatiei ceramice sau din silicon.
In aplicatiile cu miscare, cablul trebuie fixat astfel incat fortele mecanice sa nu fie transferate catre terminatia rezistentei cartus.
11. Semnele unui montaj necorespunzator
O rezistenta cartus montata incorect poate prezenta urmatoarele simptome:
- incalzire lenta a piesei;
- temperatura instabila;
- diferente mari de temperatura;
- arderea repetata a rezistentelor;
- decolorarea mantalei;
- deteriorarea cablurilor;
- declansarea sigurantei;
- declansarea protectiei diferentiale;
- blocarea rezistentei in locas;
- urme de oxidare sau carbonizare.
In astfel de situatii, simpla inlocuire a rezistentei cartus nu este suficienta. Trebuie verificata cauza reala: toleranta locasului, controlul temperaturii, pozitia senzorului, densitatea de putere, tensiunea de alimentare si conditiile mecanice.
12. Recomandari pentru o durata de viata mai mare
Pentru o functionare corecta si o durata de viata mai mare:
- Masurati orificiul inainte de comandarea rezistentei cartus.
- Respectati diferenta recomandata dintre diametrul locasului si diametrul rezistentei
- Curatati complet orificiul.
- Folositi pasta termica pentru temperaturi ridicate.
- Introduceti rezistenta fara lovire si fara fortarea cablurilor.
- Asigurati-va ca zona activa este complet pozitionata in piesa.
- Verificati electric produsul inainte de alimentare.
- Utilizati termocuplu si controler de temperatura.
- Protejati instalatia prin siguranta si impamantare.
-
Verificati periodic cablurile si terminatiile.
Concluzie
Montajul corect al unei rezistente cartus nu inseamna doar introducerea acesteia intr-un orificiu si conectarea la energie electrica.
Dimensiunea locasului, curatarea suprafetei, utilizarea pastei termice, pozitionarea zonei active, verificarea electrica si controlul temperaturii influenteaza direct performanta si siguranta intregului sistem.
O rezistenta cartus montata corect transfera caldura mai eficient, functioneaza in conditii controlate si poate avea o durata de utilizare mai mare.
CALDOR HEAT ENGINEERING SRL dezvolta si produce rezistente cartus pentru aplicatii industriale, disponibile in diferite diametre, lungimi, puteri, tensiuni si tipuri de conexiuni.
