Incalzitoare cu infrarosu industriale pentru utilaje si termoformare
Solutii TQS pentru incalzire uniforma si raspuns rapid
Techrom ofera solutii TQS cu incalzitoare tip caseta, bazate pe tehnologia infrarosu cu unde medii, pentru utilaje si procese industriale.
Aceste incalzitoare cu infrarosu sunt potrivite pentru aplicatii care necesita distributie uniforma a caldurii, raspuns rapid si functionare stabila in cicluri de productie repetate sau intrerupte.
Solutiile TQS pot fi utilizate in termoformare, laminare termica, ambalare termocontractibila, uscarea materialelor, activarea adezivilor, productia de cabluri si cauciuc, precum si in industria maselor plastice.
Incalzitoare cu infrarosu
Incalzitoarele TQS sunt proiectate pentru integrarea in utilaje industriale si in campuri de incalzire configurate in functie de material, suprafata, distanta si timpul de ciclu.
Carcasele metalice cu proprietati reflectorizante contribuie la directionarea eficienta a radiatiei catre materialul incalzit. Emitatoarele pot fi utilizate individual sau montate in grupuri pentru obtinerea unei distributii controlate a caldurii.
Avantaje principale:
- distributie uniforma a radiatiei infrarosii;
- raspuns rapid la pornire;
- adaptare la cicluri de productie repetate;
- integrare in utilaje noi sau existente;
- configuratii modulare;
- control prin transformatoare, tiristoare sau controlere electronice;
- montaj orizontal sau vertical, in functie de model;
- solutii pentru proiecte noi, inlocuire si retrofit.

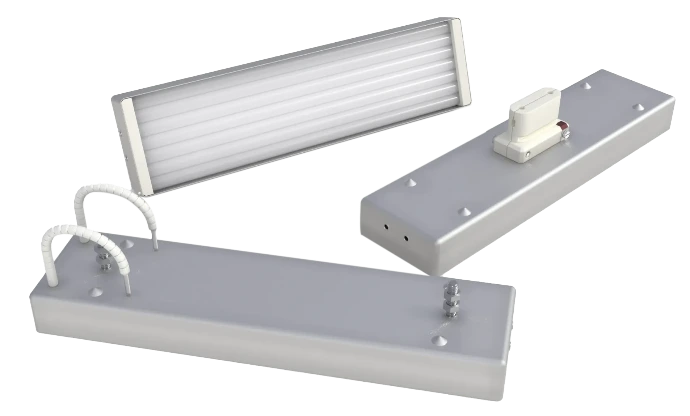

Gama TQS de incalzitoare infrarosu
TQS CLASSIC – robustete pentru functionare continua
TQS CLASSIC este potrivit pentru aplicatii industriale stabile si pentru utilaje care functioneaza in regim repetitiv sau 24/7.
Incalzitorul ofera o distributie uniforma a radiatiei si o constructie robusta. In timpul fazelor de repaus, sistemul utilizeaza o alimentare de mentinere pentru pastrarea temperaturii necesare urmatorului ciclu.
TQS CLASSIC este utilizat in special pentru:
- masini de termoformare;
- incalzirea foliilor si placilor din plastic;
- aplicatii cu cicluri repetitive;
- utilaje industriale existente;
- inlocuirea emitatoarelor vechi.
TQS VELOX – pornire rapida si eficienta in productie
TQS VELOX este dezvoltat pentru aplicatii in care timpul de pornire si consumul in fazele de repaus sunt importante.
Spre deosebire de modelul CLASSIC, VELOX nu necesita curent de mentinere si poate fi pregatit pentru utilizare in aproximativ 6 secunde.
Designul, dimensiunile si sistemele de montaj permit inlocuirea directa a multor incalzitoare CLASSIC existente, dupa verificarea tehnica a utilajului.
Conform datelor publicate de TQS, in functie de masina si material, VELOX poate contribui la:
- reducerea consumului de energie;
- reducerea timpului de ciclu;
- diminuarea perioadelor de incalzire in gol;
- pornirea mai rapida a procesului;
- eficientizarea utilajelor de termoformare.
Rezultatul final depinde de material, distanta de incalzire, puterea instalata si programul utilajului.

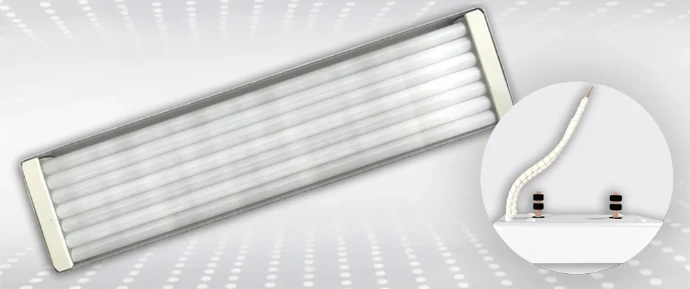

TQS PILOT – control prin masurarea temperaturii
TQS PILOT este echipat cu termocuplu integrat si poate fi utilizat in aplicatii in care masurarea temperaturii este necesara pentru controlul precis al procesului.
Este potrivit pentru:
- controlul temperaturii in campul de incalzire;
- procese cu tolerante stricte;
- utilaje de termoformare;
- aplicatii unde comanda incalzitorului se face in functie de temperatura masurata.
TQS SQUARE – incalzire pentru geometrii speciale
Incalzitoarele TQS SQUARE au o forma patrata si sunt proiectate pentru aplicatii in care este necesara o distributie uniforma pe o suprafata compacta.
In functie de model, sunt disponibile dimensiuni de aproximativ 100 x 100 mm si 140 x 140 mm, cu puteri cuprinse intre 200 si 900 W.
Domenii de utilizare
Incalzitoarele cu infrarosu TQS pot fi integrate in urmatoarele aplicatii:
- termoformarea maselor plastice;
- laminare termica;
- ambalare termocontractibila;
- activarea adezivilor;
- uscarea umiditatii;
- uscarea vopselelor si lacurilor;
- uscarea textilelor;
- uscarea matritelor de turnare in nisip;
- productia de cabluri;
- productia de cauciuc;
- industria hartiei;
- industria lemnului;
- industria tipografica;
- industria de acoperiri si laminare;
- productia de electronice imprimate.
Aceste produse sunt componente pentru integrarea in utilaje si procese industriale. Nu sunt destinate incalzirii generale a locuintelor, teraselor sau halelor ca aparate independente.
Date tehnice orientative
| Caracteristica | Detalii |
|---|
| Tehnologie | Infrarosu cu unde medii, cu tuburi de cuartz |
| Carcasa | Tabla de otel placata cu aluminiu si proprietati reflectorizante |
| Tensiune standard | 220/230 V |
| Alte tensiuni | Posibile dupa verificare tehnica |
| Montaj | Orizontal standard; vertical in functie de model |
| Control | Transformator, tiristor sau controler electronic |
| Module TQS | FS, FSK si FSM |
| Dimensiune FS | Aproximativ 248 x 63 x 25 mm |
| Dimensiune FSK | Aproximativ 124 x 63 x 25 mm |
| Dimensiune FSM | Aproximativ 80 x 63 x 25 mm |
| Campuri de incalzire | Module individuale sau configuratii multiple |
| Densitate de putere | Pana la aproximativ 64 kW/m2, in functie de configuratie |
| Durata de viata | Pentru anumite modele, pana la aproximativ 15.000 de ore |
