Rezistente electrice industriale de imersie cu filet, standard si ATEX

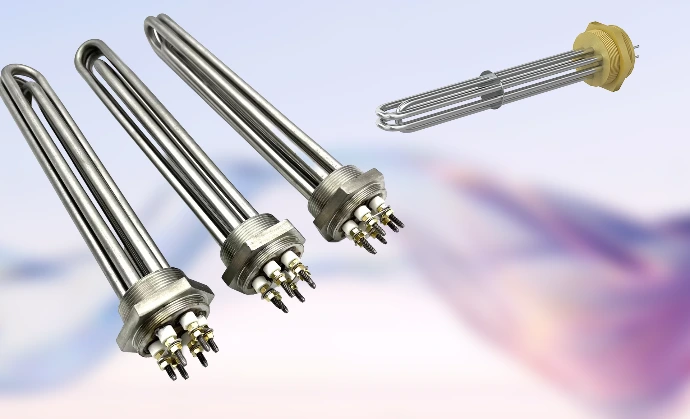

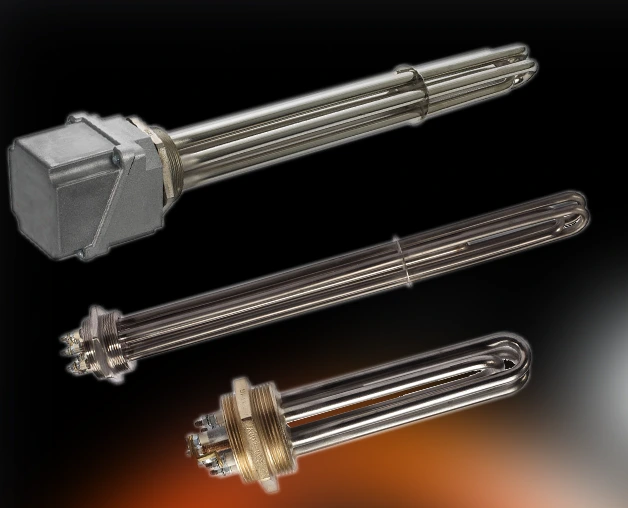

Techrom produce la comanda rezistente electrice industriale de imersie cu dop filetat, cunoscute si sub denumirile de screw plug immersion heaters sau incalzitoare electrice cu filet.

Produsele sunt proiectate pentru incalzirea directa a apei, uleiurilor, combustibililor, solutiilor chimice, fluidelor tehnologice si a altor medii lichide sau gazoase utilizate in procese industriale.

Fabricam rezistente de imersie cu racorduri filetate de la 1/2" pana la 5", in variante standard sau pentru aplicatii ATEX, cu geometrie, putere, tensiune, materiale si conexiuni electrice adaptate fiecarei instalatii.

Rezistente electrice
Rezistente electrice

Productie proprie Techrom, adaptata aplicatiei

Fiecare rezistenta de imersie poate fi configurata in functie de proprietatile fluidului, temperatura de lucru, presiune, densitatea de putere necesara, dimensiunile rezervorului si conditiile din zona de instalare.

Putem realiza:

racorduri filetate de la 1/2" la 5";
versiuni standard pentru medii industriale obisnuite;
versiuni ATEX pentru zone cu potential exploziv, in functie de clasificarea si cerintele aplicatiei;
elemente tubulare cu diametre intre 6,5 mm si 16 mm;
lungime totala desfasurata a tevii de incalzire de pana la 8 metri;
forme drepte, tip U, indoite sau configuratii geometrice speciale;
unul sau mai multe elemente tubulare montate pe acelasi dop filetat;
executii monofazate sau trifazate;

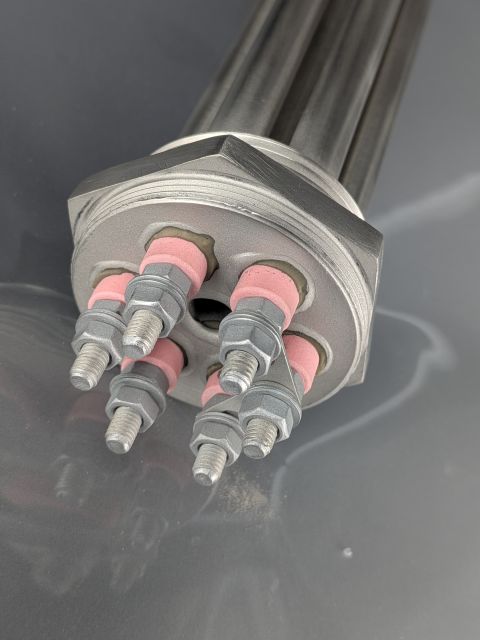

conexiuni electrice in stea, triunghi sau conform proiectului;
termostat, limitator de temperatura, termocuplu sau senzor Pt100;
cutii de conexiuni cu diferite grade de protectie;
puteri si tensiuni electrice realizate la comanda;
zone reci si lungimi de imersie adaptate instalatiei.

Dimensiuni disponibile

Racordurile filetate pot fi realizate in dimensiuni cuprinse intre:



In functie de proiect, pot fi utilizate filete BSP, G, NPT sau alte standarde solicitate de client.

Diametrele disponibile pentru elementele tubulare sunt cuprinse intre 6,5 mm si 16 mm. Selectarea diametrului depinde de puterea instalata, densitatea de putere, raza de indoire, spatiul disponibil si caracteristicile mediului incalzit.

Lungimea desfasurata a tevii utilizate pentru realizarea elementelor de incalzire poate ajunge pana la 8 metri, in functie de diametru, material, geometrie si parametrii electrici solicitati.


  1/2" 3/4"

  1.1/4" 1.1/2"

  2" 2.1/2"

  3"

  4"

  5"

Materiale disponibile pentru teava elementului de incalzire

Alegerea materialului este esentiala pentru durata de functionare a rezistentei. Materialul se stabileste in functie de temperatura, coroziune, vascozitate, viteza fluidului si compozitia chimica a mediului incalzit.

In functie de aplicatie, putem fabrica elemente tubulare din:




 otel inoxidabil AISI 304;


otel inoxidabil AISI 316 sau 316L;


otel inoxidabil AISI 321 sau 329


Incoloy 800; 800H, 800HT, 825 sau 900


Inconel, pentru aplicatii speciale


cupru


alama, pentru anumite componente si aplicatii


otel carbon


titan, pentru medii puternic corozive si aplicatii speciale;


alte aliaje speciale, in functie de compatibilitatea cu mediul de lucru si disponibilitatea tehnica.;

Materialele dopului filetat

Dopul filetat poate fi realizat, in functie de fluid, temperatura si presiune, din:

  • alama;

  • otel carbon;

  • otel inoxidabil AISI 304;

  • otel inoxidabil AISI 316 sau 316L;

  • aliaje speciale pentru aplicatii corozive ori temperaturi ridicate.

Materialul dopului si materialul elementelor tubulare pot fi combinate in functie de cerintele tehnice ale instalatiei.


Rezistente de imersie ATEX

Pentru instalatiile amplasate in atmosfere cu potential exploziv, Techrom poate proiecta si furniza rezistente electrice de imersie in configuratii ATEX.

Configuratia se stabileste pe baza informatiilor referitoare la:

  • clasificarea zonei ATEX;

  • tipul de gaz, vapori sau praf combustibil;

  • grupa de explozie;

  • clasa de temperatura;

  • temperatura maxima admisa la suprafata;

  • temperatura mediului ambiant;

  • presiunea si temperatura de proces;

  • gradul de protectie necesar;

  • tipul cutiei de conexiuni;

  • sistemele de masurare si limitare a temperaturii.

Executia ATEX, marcajul si documentatia aplicabila se stabilesc pentru fiecare proiect in conformitate cu cerintele tehnice si cu certificarea disponibila. Produsul nu trebuie selectat

Aplicatii industriale

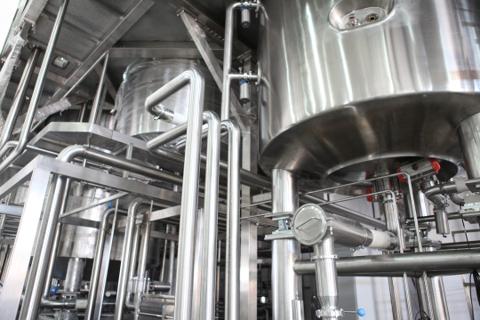

Rezistentele electrice de imersie cu filet pot fi utilizate pentru:

  • rezervoare si bazine industriale;

  • boilere si generatoare de apa calda;

  • instalatii de tratare a apei;

  • bai de degresare si spalare;

  • uleiuri termice si hidraulice;

  • combustibili si produse petroliere;

  • instalatii de proces;

  • industria chimica;

  • industria alimentara;

  • industria maselor plastice;

  • utilaje si echipamente de productie;

  • sisteme de lubrifiere;

  • solutii anticongelante;

  • aer si gaze industriale;

  • echipamente instalate in zone ATEX.


Rezistente electrice
Rezistente electrice
Rezistente electrice

Selectarea densitatii de putere

Densitatea de putere la suprafata elementului tubular trebuie aleasa corect pentru a evita degradarea fluidului, depunerile excesive si supraincalzirea rezistentei.

Pentru apa curata poate fi utilizata, de regula, o densitate de putere mai ridicata. Pentru uleiuri, combustibili, lichide vascoase, solutii sensibile la temperatura sau medii cu depuneri este necesara o incarcare superficiala mai redusa.

Dimensionarea finala se realizeaza dupa analizarea conditiilor reale de functionare.

Optiuni constructive

Rezistentele pot fi echipate optional cu:

  • cutie de borne metalica sau din material tehnic;

  • carcasa rezistenta la umiditate si praf;

  • cutie de conexiuni pentru aplicatii ATEX;

  • termostat de reglare;

  • limitator independent de siguranta;

  • termocuplu tip J sau tip K;

  • senzor de temperatura Pt100;

  • presetupa pentru cablu;

  • cablu de alimentare rezistent la temperatura;

  • zona rece extinsa;

  • protectie mecanica;

  • tratament de suprafata;

  • flansa de sustinere sau elemente suplimentare de fixare.

Date necesare pentru ofertare

Pentru dimensionarea si ofertarea unei rezistente electrice de imersie, va rugam sa ne transmiteti:

  1. Fluidul sau mediul care trebuie incalzit.

  2. Volumul rezervorului.

  3. Temperatura initiala si temperatura finala.

  4. Timpul dorit pentru incalzire.

  5. Tensiunea de alimentare.

  6. Puterea dorita, daca este deja cunoscuta.

  7. Dimensiunea si standardul filetului.

  8. Lungimea maxima de imersie.

  9. Materialul rezervorului.

  10. Temperatura si presiunea de lucru.

  11. Pozitia de montaj.

  12. Necesitatea unui termostat, termocuplu sau senzor Pt100.

  13. Gradul de protectie necesar.

  14. Pentru ATEX: zona, grupa, categoria si clasa de temperatura solicitate.

  15. Desenul tehnic sau fotografiile produsului existent, daca rezistenta trebuie inlocuita.

Rezistente electrice

De ce sa alegeti Techrom

  • productie proprie;

  • proiectare si fabricatie la comanda;

  • filete intre 1/2" si 5";

  • diametre ale elementelor tubulare intre 6,5 si 16 mm;

  • lungime desfasurata de pana la 8 metri;

  • numeroase variante de otel inoxidabil si aliaje speciale;

  • executii standard si solutii ATEX;

  • configuratii electrice si mecanice personalizate;

  • asistenta tehnica pentru alegerea materialului si a densitatii de putere;

  • posibilitatea reproducerii unei rezistente existente pe baza de desen sau mostra

Solicitati o oferta personalizata

Transmiteti-ne parametrii aplicatiei, desenul tehnic sau o fotografie a rezistentei existente. Echipa Techrom va analiza conditiile de functionare si va propune o solutie adaptata instalatiei dumneavoastra.
